USB USB2.0モデル

概  要

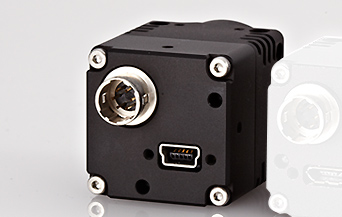

USB2.0出力CCDカメラ

特  徴

コンパクト・高剛性な筐体のUSB2.0カメラ

解像度 VGA XGA 1.3M SXGA UXGA
型番 モノクロ STC-MB33USB STC-MB83USB STC-MB133USB STC-MB152USB STC-MB202USB
カラー STC-MC33USB STC-MC83USB STC-MC133USB STC-MC152USB STC-MC202USB
フレームスピード 90fps 30fps 22fps 19fps 15fps
解像度(Pixel) 640 × 480 1024 × 768 1280 × 960 1360 × 1024 1600 × 1200
センサーサイズ 1/3型 1/3型 1/3型 1/2型 1/1.8型
セルサイズ(V×H、μm) 7.4 × 7.4μm 4.65 × 4.65μm 3.75 × 3.75μm 4.65 × 4.65μm 4.4 × 4.4μm
撮像面積(V×H×D、mm) 3.6 × 4.8 × 6 3.6 × 4.8 × 6 3.6 × 4.8 × 6 4.8 × 6.4 × 8 5.4 × 7.1 × 8.9
センサー モノクロ ICX424AL ICX204AL ICX445AL ICX205AL ICX274AL
カラー ICX424AQ ICX204AK ICX445AQ ICX205AK ICX274AQ
レンズマウント CSマウント CSマウント CSマウント Cマウント Cマウント

共通仕様

映像階調 mono8/10/12bit
インターフェース USB2.0
露光時間 最小露光時間:10μsec
最大露光時間:1/fps(フリーランモード)、任意(トリガーモード)
通信機能 ソフトウェアによる制御
レンズマウント CSマウント、Cマウント
光学フィルター 赤外線カットフィルター付き(カラーモデルのみ)
電源 USB供給 +5V(+4.4~+5.25V), 83・133:300mA以下、33・152:420mA以下、202:450mA以下
外形寸法、重量 CSマウントタイプ:28(W)×28(H)×37(D)mm、Cマウントタイプ:28(W)×28(H)×42(D)mm、*コネクター部含まず, 約45g

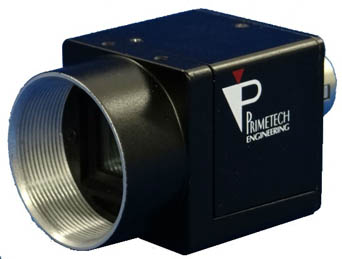

PXUB80VTHM

撮像素子 1/3inch グローバルシャッターCMOS
有効画素数 VGA :640(H)×480(V)
フレームレート 80fps(自走モード時)
レンズマウント Cマウント
同期方式 内部同期
映像出力 白黒 8ビット
トリガー 外部トリガー(TTL入力) or ソフトウェアトリガー
露光時間 5μs~2sec
ゲイン 0dB~+12dB
電源電圧 5V USBバスパワー or DC +12V(DC IN端子)
消費電力 (DC5V)1.2W以下 (DC12V)1.4W以下
質量 約41g
外形寸法 幅29mm × 高さ29mm × 奥行き29mm(接続コネクタ含まず)

PXUC60VTHM
