GigE Vision® FPGAモデル
概 要

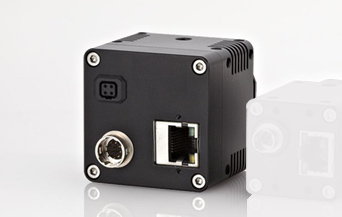

GigE Vision®インターフェース規格を採用したプログレッシブCCDカメラ
ユーザーが独自にカスタマイズ出来るFPGAを搭載した高機能カメラ
特 徴
XILINX製FPGAと32MBメモリー搭載により、カメラ内部での画像前処理・
判定出力が可能になりタクトタイム向上やシステムコストダウンに貢献します。
製品ラインアップ
| 解像度 | VGA | XGA | SXGA | UXGA | |
|---|---|---|---|---|---|
| 型番 | モノクロ | STC-GE33OX-DP | STC-GE83OX-DP | STC-GE152OX-DP | STC-GE202OX-DP |
| カラー | STC-GEC33OX-DP | STC-GEC83OX-DP | STC-GEC152OX-DP | STC-GEC202OX-DP | |
| フレームスピード | 90fps | 36fps | 19fps | 15fps | |
| 解像度（Pixel） | 648×494 | 1024×768 | 1360×1040 | 1624×1236 | |
| センサーサイズ | 1/3型 | 1/3型 | 1/2型 | 1/1.8型 | |
| セルサイズ (H×V,μm) | 7.4×7.4μm | 4.65×4.65μm | 4.65×4.65μm | 4.4×4.4μm | |
| 撮像面積 (H×V×D,mm) | 3.6×4.8×6 | 3.6×4.8×6 | 4.8×6.4×8 | 5.4×7.1×8.9 | |
| センサー | モノクロ | ICX424AL | ICX204AL | ICX205AL | ICX274AL |
| カラー | ICX424AQ | ICX204AK | ICX205AK | ICX274AQ | |
| レンズマウント | Cマウント | Cマウント | Cマウント | Cマウント | |
共通仕様
| 映像階調 | mono8/10/12bit、 RGB 8bit |
|---|---|
| インターフェース | PoE:IEEE802.3af CLASS3（1000BASE-T）, GigE Vision® 1.2 / GenICam™2.0準拠 |
| 露光時間 | 10μsec～16.772.216 μsec（フリーランモード）, トリガーモード: 10μsec～任意 |
| 通信機能 | UART（イーサネット経由） |
| レンズマウント | Cマウント |
| 光学フィルター | 赤外線カットフィルター付き（カラーモデルのみ） |
| 電源 | +10.8 ～ +26.4V, 33：6.5W以下、83：6.0W以下、152：6.5W以下、202：6.8W以下 |
| 外形寸法、重量 | 50(W)×50(H)×53.5(D)mm、＊コネクター部含まず, 約170g |
