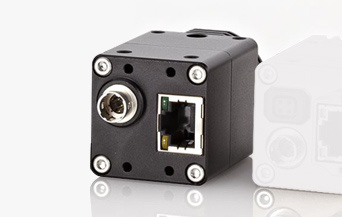

GigE Vision® CCDモデル



概  要

PoEに対応した、Sentechの第二世代GigEスタンダードモデルです。
同形状でVGA,XGA,SXVGA,SXGA,UXGA,5Mをラインアップ

特  徴

高フレームレートモデル5機種ラインアップ

製品ラインアップ

解像度 VGA VGA VGA XGA 1.3M
型番 モノクロ STC-SB33POE STC-SB33POEHS STC-SB32POEHS STC-SB83POE STC-SB133POEHS
カラー STC-SC33POE STC-SC33POEHS STC-SC32POEHS STC-SC83POE STC-SC133POEHS
フレームスピード 90fps 122fps 122fps 36fps 40fps
解像度(Pixel) 648 x 494 648 x 494 648 x 494 1024 x 768 1280 x 966
センサーサイズ 1/3型 1/3型 1/2型 1/3型 1/3型
セルサイズ(V×H、μm) 7.4 × 7.4μm 7.4 × 7.4μm 9.9 × 9.9μm 4.65 × 4.65μm 3.75 × 3.75μm
撮像面積(V×H×D、mm) 3.6 × 4.8 × 6 3.6 × 4.8 × 6 4.8 × 6.4 × 8 3.6 × 4.8 × 6 3.6 × 4.8 × 6
センサー モノクロ ICX424AL ICX424AL ICX414AL ICX204AL ICX445AL
カラー ICX424AQ ICX424AQ ICX414AQ ICX204AK ICX445AQ
レンズマウント Cマウント Cマウント Cマウント Cマウント Cマウント
解像度 SXGA SXGA UXGA UXGA 5M
型番 モノクロ STC-SB152POE STC-SB152POEHS STC-SB202POE STC-SB202POEHS STC-SB500POE
カラー STC-SC152POE STC-SC152POEHS STC-SC202POE STC-SC202POEHS STC-SC500POE
フレームスピード 19fps 34fps 15fps 30fps 15fps
解像度(Pixel) 1360 x 1040 1360 x 1040 1624 x 1236 1624 x 1236 2448 x 2058
センサーサイズ 1/2型 1/2型 1/1.8型 1/1.8型 2/3型
セルサイズ(V×H、μm) 4.65 × 4.65μm 4.65 × 4.65μm 4.4 × 4.4μm 4.4 × 4.4μm 3.45 × 3.45μm
撮像面積(V×H×D、mm) 4.8 × 6.4 × 8 4.8 × 6.4 × 8 5.4 × 7.1 × 8.9 5.4 × 7.1 × 8.9 7.1 × 8.4 × 11
センサー モノクロ ICX205AL ICX267AL ICX274AL ICX274AL ICX625AL
カラー ICX205AK ICX267AK ICX274AQ ICX274AQ ICX625AQ
レンズマウント Cマウント Cマウント Cマウント Cマウント Cマウント




共通仕様

映像階調 mono8/10/12bit
インターフェース IEEE802.3(1000BASE-T), GigE Vision® 1.2 / GenICam™2.0準拠
露光時間 10μsec~16.772.216 μsec(フリーランモード), トリガーモード: 10μsec~任意
通信機能 UART(イーサネット経由)
レンズマウント Cマウント
光学フィルター 赤外線カットフィルター付き(カラーモデルのみ)
電源 +10.8 ~ +26.4V(電源・信号コネクタもしくはPower Over Ethernet ) 4.6W以下
外形寸法、重量 35(W)×35(H)×55.9(D)mm、*コネクター部含まず, 約130g
