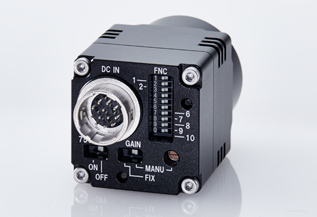

TVフォーマット 小型モノクロカメラ
概 要
小型 FA用 モノクロTVフォーマット シリーズ
特 徴
超小型・軽量 同形状で1/2型・1/3型をラインアップ
製品ラインアップ
| 解像度 | 40万画素 | 40万画素 | 40万画素 | 40万画素 | |
| 型番 | モノクロ | STC-MB43E | STC-MB43C | STC-MB42E | STC-MB42C |
| カラー | - | - | - | - | |
| 撮像方式 | EIA | CCIR | EIA | CCIR | |
| 解像度（Pixel） | 768×494 | 752×582 | 768×494 | 752×582 | |
| センサーサイズ | 1/3型 | 1/3型 | 1/2型 | 1/2型 | |
| セルサイズ（V×H、μm） | 7.4×6.35μm | 6.25×6.5μm | 8.3×8.6μm | 9.8×8.4μm | |
| 撮像面積（V×HD、mm） | 3.6×4.8×6 | 3.6×4.8×6 | 4.8×6.4×8 | 4.8×6.4×8 | |
| センサー | モノクロ | ICX408AL | ICX409AL | ICX418AL | ICX419AL |
| カラー | - | - | - | - | |
| レンズマウント | Cマウント | Cマウント | Cマウント | Cマウント | |
共通仕様
| 走査方式 | 2:1インターレース |
|---|---|
| 映像出力 | VBS 1.0Vp-p 75Ω |
| 露光時間 | 【Dipスイッチ】 1/60（1/50：PAL）、1/125、1/250、1/500、1/1000、1/2000、1/4000、1/10000秒 【自動/制御ソフト】 高速シャッター：1/60（1/50：PAL）～1/100000秒 低速シャッター：1～256FLD |
| 通信機能 | RS232準拠（12pinコネクタ経由）（通信ケーブルJIG-RS232-HCA） |
| レンズマウント | Cマウント |
| 光学フィルター | IRカットフィルターなし |
| 電源 | DC12V±10％ |
| 外形寸法、重量 | 28（W）×28（H）×40（D）㎜ コネクタ含まず |
