Camera Link 高速CMOS

概  要

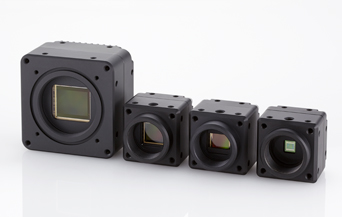

高速CMOSセンサー搭載 カメラリンクシリーズ

特  徴

高性能CMOSセンサーにより高解像と高フレームレートを同時に実現
グローバルシャッタータイプなので移動体もブレなく撮像可能
2M・4Mは第2世代となり、小型・低消費電力・低コストになりました。

解像度 VGA UXGA 3.2M 3.2M
型番 モノクロ STC-CMB33PCL STC-CMB200PCL STC-SPB312PCL STC-SPB322PCL
カラー STC-CMC33PCL STC-CMC200PCL STC-SPC312PCL STC-SPC322PCL
モノクロ近赤外対応   STC-CMB200PCL-NIR
フレームスピード 494fps 333fps 57.1fps 216.2fps
解像度(Pixel) 642 × 484 2048 × 1088 2048×1536 2048×1536
センサーサイズ 1/3型 2/3型 1/1.8型 1/1.8型
セルサイズ
(V × H、μm)
7.4 × 7.4μm 5.5 × 5.5μm 3.45×3.45μm 3.45×3.45μm
撮像面積(V × H × D、mm) 3.58 × 4.75 × 5.95 5.98 × 11.26 × 12.76 5.2×7.0 5.2×7.0
センサー モノクロ CMV300 CMV2000 IMX265 IMX252
カラー CMV300 CMV2000 IMX265 IMX252
モノクロ近赤外対応 CMV300 CMV2000
レンズマウント Cマウント Cマウント Cマウント Cマウント
解像度 4M 5M 5M 5M 5.2M 12M
型番 モノクロ STC-CMB401PCL STC-SPB500PCL STC-SPB510PCL STC-APB503PCL STC-ANB521PCL STC-CMB120APCL
カラー STC-CMC401PCL STC-SPC500PCL STC-SPC510PCL STC-APC503PCL STC-ANC521PCL STC-CMC120APCL
モノクロ近赤外対応 STC-CMB401PCL-NIR
フレームスピード 180fps 35.7fps 163.4fps 14fps 53fps 62.3fps
解像度(Pixel) 2048 × 2048 2448×2048 2448×2048 2592×1944 2560×2048 4096 × 3072
センサーサイズ 1型 2/3型 2/3型 1/2.5型 1型 1.76型
セルサイズ (V × H、μm) 5.5 × 5.5μm 3.45×3.45μm 3.45×3.45μm 2.2×2.2μm 5.0×5.0μm 5.5 × 5.5μm
撮像面積(V × H × D、mm) 11.26 × 11.26 × 15.93 7.0×8.4 7.0×8.4 4.28×5.7×7.13 12.8×10.24 ×16.4 22.5 × 16.9 × 28.2
センサー モノクロ CMV4000 IMX264 IMX250 MT9P031l12STM LINCE5M CMV12000
カラー CMV4000 IMX264 IMX250 MT9P031l12STC LINCE5M CMV12000
モノクロ近赤外対応 CMV4000         CMV12000
レンズマウント Cマウント Cマウント Cマウント Cマウント Cマウント M42マウント


共通仕様

映像階調 mono8/10bit
インターフェース

CameraLink Base / Medium / Full / 10Tap、外部電源・PoCL自動切替

(対応するConfigurationについてはモデルにより異なります。各カメラの仕様書を確認ください)

露光時間 モデルにより異なります。各カメラの仕様書を確認ください。
通信機能 RS232準拠(カメラリンクコネクタ経由)
レンズマウント Cマウント(12MはM42マウント、オプションでFマウントアダプタ有)
光学フィルター 赤外線カットフィルター無し
電源 VGA、第2世代 2M、4M:+10.8 ~ +13.2Vdc、3.5W以下(VGAは1.68W以下)
12M:+10.8 ~ +13.2Vdc、TBD W以下
外形寸法、重量 VGA、第2世代 2M、4M:40(W)×40(H)×40.5(D)mm*コネクタ部含まず、約102g(VGAは約94g)
12M:68 (W) x 68 (H) x 40 (D) mm*コネクタ含まず、TBD g
