Camera Link ヘッド分離
概 要

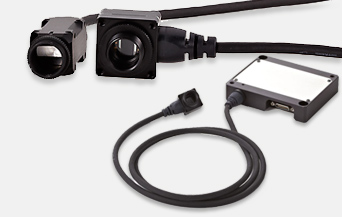

超小型 ヘッド分離カメラリンク カメラ
特 徴
RCL33Aは、ヘッド形状が2種有り選択可能
RHB33PCLは、ケーブルの耐久性が向上しつつコストダウン
製品ラインアップ
| 解像度 | VGA | VGA | |
|---|---|---|---|
| 型番 | モノクロ | STC-RCL33A-C3 STC-RCL33A-R3 | STC-RHB33PCL |
| カラー | STC-RCLC33A-C3 STC-RCLC33A-R3 | ||
| フレームスピード | 90fps | 90fps | |
| 解像度（Pixel） | 648 × 494 | 648 × 494 | |
| センサーサイズ | 1/3型 | 1/3型 | |
| セルサイズ（V × H、μm） | 7.4 × 7.4μm | 7.4 × 7.4μm | |
| 撮像面積（V × H × D、mm） | 3.6 × 4.8 × 6 | 3.6 × 4.8 × 6 | |
| センサー | モノクロ | ICX424AL | ICX424AL |
| カラー | ICX424AQ | ||
| レンズマウント | M10.5（P=0.5）mm | M10.5（P=0.5）m | |
共通仕様
| 映像階調 | mono8/10bit |
|---|---|
| インターフェース | CameraLink Baseコンフィグレーション 、RCL33Aは型番のCLをPOCLへ変更でPoCL対応品となります |
| 露光時間 | 10μsec～16.772.216 μsec（フリーランモード）, トリガーモード: 10μsec～任意 |
| 通信機能 | RS232準拠（カメラリンクコネクタ経由） |
| レンズマウント | Cマウント |
| 光学フィルター | 赤外線カットフィルター無し（カラー・モノクロとも） |
| 電源 | +10.8 ～ +13.2Vdc 3.5W以下 |
| 外形寸法、重量 | RCL33A 約150g 、RHB33A 約220g |
